特長feature
De-Cad : 豊富な作図コマンドで図面作成
さまざまな分野の図面を作図することができます。
Ｄｅ−ＣａｄソフトはＮＣプログラムの加工図を描くツールとして利用します。
一部の作図コマンドでは、一般のＣＡＤソフトとは異なり、最終的にＮＣ加工を意識した線分を作り出します。
（例）ルータ経路では直線G1、円弧コードG2 G3で構成するため、Ｄｅ−ＣＡＤで作成した線分もそれに合わせた作図が可能です。
■ 他の図面ファイルの取り込み
お客様がすでに他のＣＡＤソフトを運用されている場合は、その図面ファイルも利用することができます。
また、ＮＣプログラムも図面として取り込み可能です。
■ デジタイザ機能
写真やラフスケッチの絵を加工図として取り込みたい場合に、便利なデジタイザの機能も用意しました。
外部より画像データファイルを読み込み、作図エリアへ背景図として表示します。 これを参考にして線分を引くことができます。
De-Pos : 図面を加工ラインとしたＮＣプログラム作成
Ｄｅ−Ｃａｄで作成した加工図からＮＣプログラムを自動作成するソフトです。
あらかじめワーク（加工素材）を画面上へ準備しておき、図面にある線分を加工ラインとみなして加工経路を作り出します。
このとき加工条件として使用する工具や切削方法などを決めることができます。
■ ＮＣプログラムの知識は不要
作成されたすべての加工経路をもとにしてＮＣプログラムを自動作成します。
オペレータの方は、加工方法さえ指定できれば ＮＣプログラムの知識は全く必要ありません。
Ｄｅ−Ｐｏｓが作成するＮＣプログラムで、そのまま加工することができます。
加工機ごとに設定することで、１つの加工経路データより加工機に対応したＮＣプログラムを出力します。
■ 加工順の調整と加工軌跡の確認
加工順番は後から自由に調整することができます。
たとえばＡＴＣ（ツール交換できるヘッド）などは工具ごとにまとめて加工すれば効率的です。
荒加工は仕上げの前に加工しなければなりません。 これらを状況に応じて自由に変更できます。
順番が確定したらＮＣプログラム作成前に切削の様子を確認することができます。
■ 単純な形状の加工は加工パターンで作成
穴あけや鋸切断など、簡単な形状の加工であれば、加工パターンの機能を使って直接ワーク上へ経路を作成することができます。

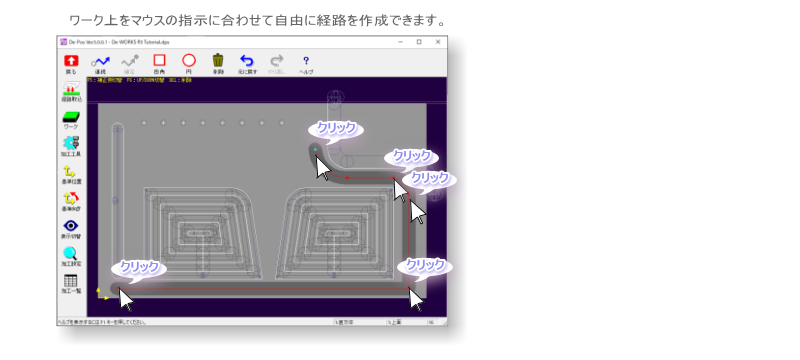

また、正確な形状にこだわらなければ、フリーハンド感覚で経路データを作成することもできます。
これは製品の経路データを参考にして治具用の抜き加工用のプログラムを作るときに便利です。
■ 多彩な編集機能
Ｄｅ−Ｐｏｓには強力な編集機能も備えています。
ちょっとした形状の変更などは、元図面を修正しなくてもＤｅ−Ｐｏｓ上で直接変更可能です。
| 移動・複写 |  |
| ルータ経路の編集 |  |
| ポケット |  |
| 荒加工 |  |
■ 加工指示書、ＴＭＵ−３０を使った運用
Ｄｅ−Ｐｏｓは使用する工具などを現場オペレータへ指示する加工指示書を印刷することができます。
ここにはＮＣプログラムを呼び出すバーコードも印刷されているので、ＴＭＵ−３０と連携して現場でミスなくプログラムを選択することができます。
＜手順＞
１、Ｄｅ−ＰｏｓはＮＣプログラムと加工指示書を出力します。
２、事前にＮＣプログラムはＴＭＵ−３０のＵＳＢメモリへ登録しておきます。（複数登録できます）
３、加工指示書のバーコードをＴＭＵ−３０のバーコードリーダーで読み取ることで、対応するＮＣプログラムがＮＣ加工機へ転送されます。
ＴＭＵ−３０はシリアルインターフェイスにてＮＣ装置へプログラム転送する装置です。
バーコードリーダーはＴＭＵ−３０のオプションになります。
De-Cam : 画面上でＮＣプログラムをチェック
Ｄｅ−Ｐｏｓで作成されたＮＣプログラムをもとに、その加工軌跡を画面上でシミュレーションすることができます。
その他、文書を作成する感覚で、直接ＮＣプログラムを作成・編集することが可能です。
●プログラム情報エリア
ツール番号、補正の有無、XYZの現在座標など描画中のブロックの状態を表示します。
●プログラム表示エリア
ＮＣプログラムが表示しました。
基本的にＤｅ−Ｐｏｓが出力するＮＣプログラムを編集することはありませんが、ＮＣプログラムの仕様に熟知されている方であればＤｅ−Ｃａｍの編集機能で自由にプログラム修正することができます。
その他、ＮＣプログラムの文字検索、アドレス置換などプログラム編集に便利な機能を備えています。
●シミュレーションエリア
プログラムに合わせて工具の軌跡を描画します。
１ブロック単位に進める（シングルブロック）、指定したブロックまで進める（ブレークポイント）などを使い、プログラム表示エリアのプログラムをシミュレーションします。
画面を分割してあらゆる視点から同時に確認することができます。
描画された図のポイントを直接指示して、その位置のＸＹＺ座標値を調べる、また２点間の距離の測長もできます。
さらに、ワークの情報を設定すれば実際の切削イメージをリアルに表示することもできます。
